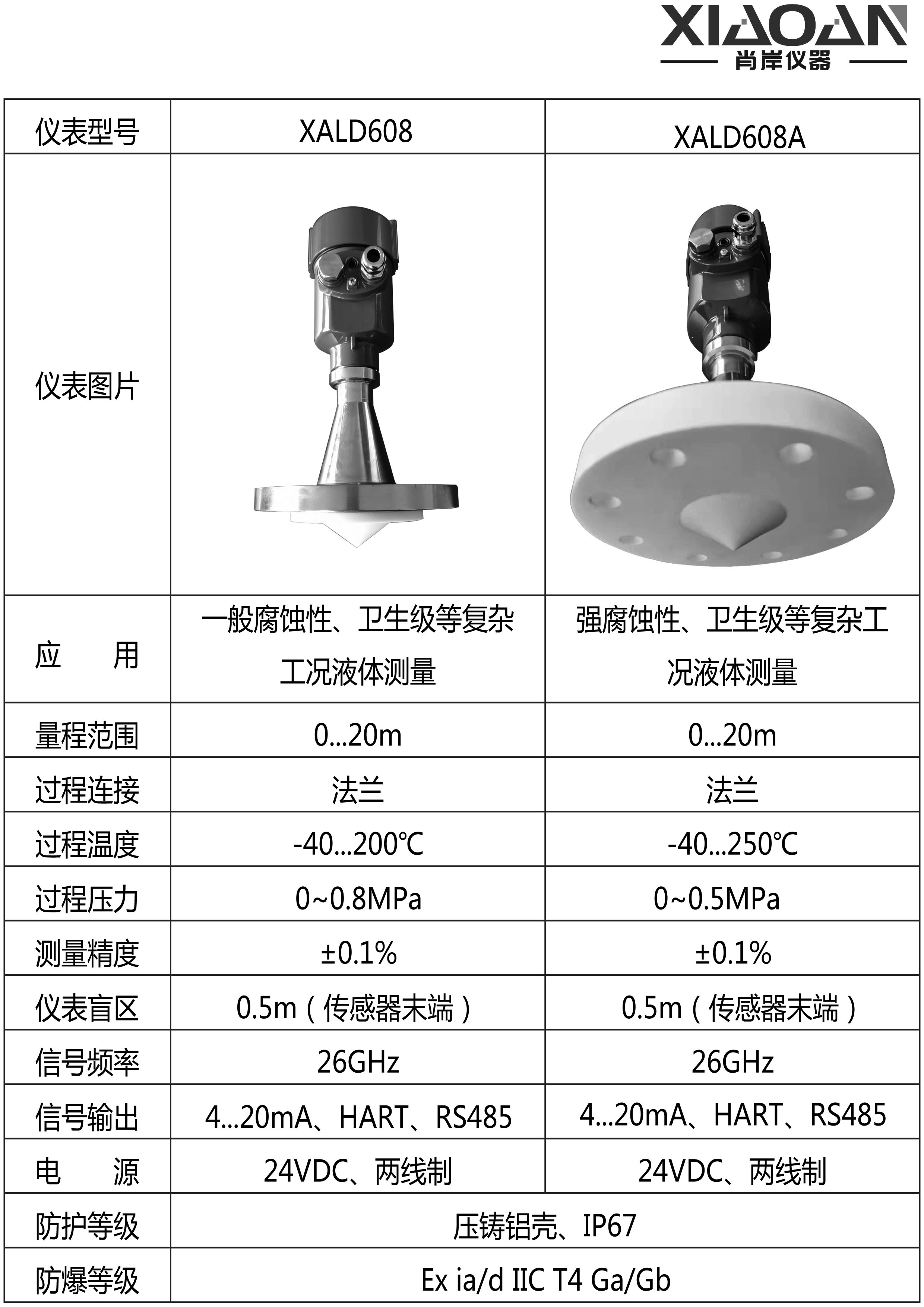

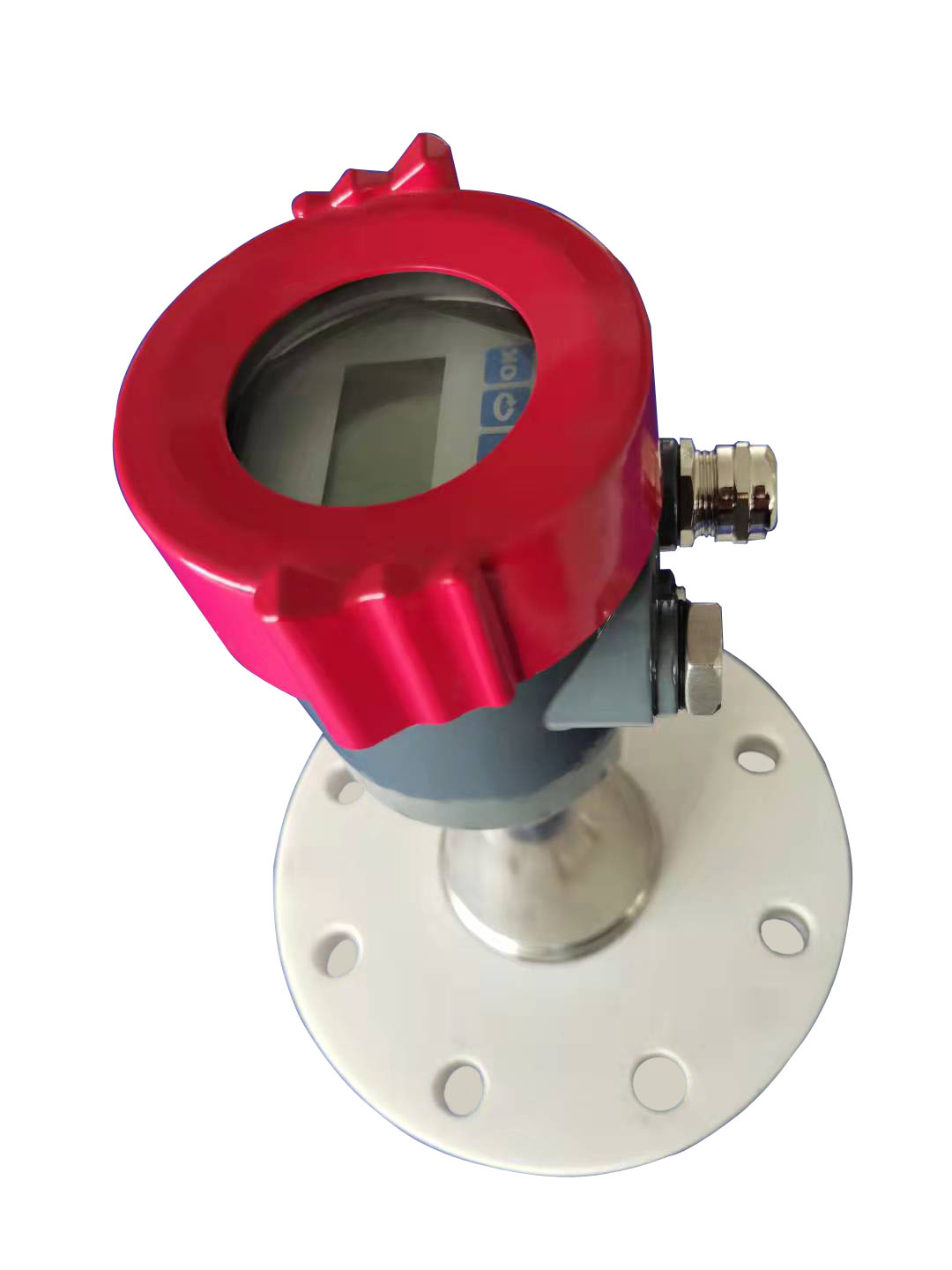

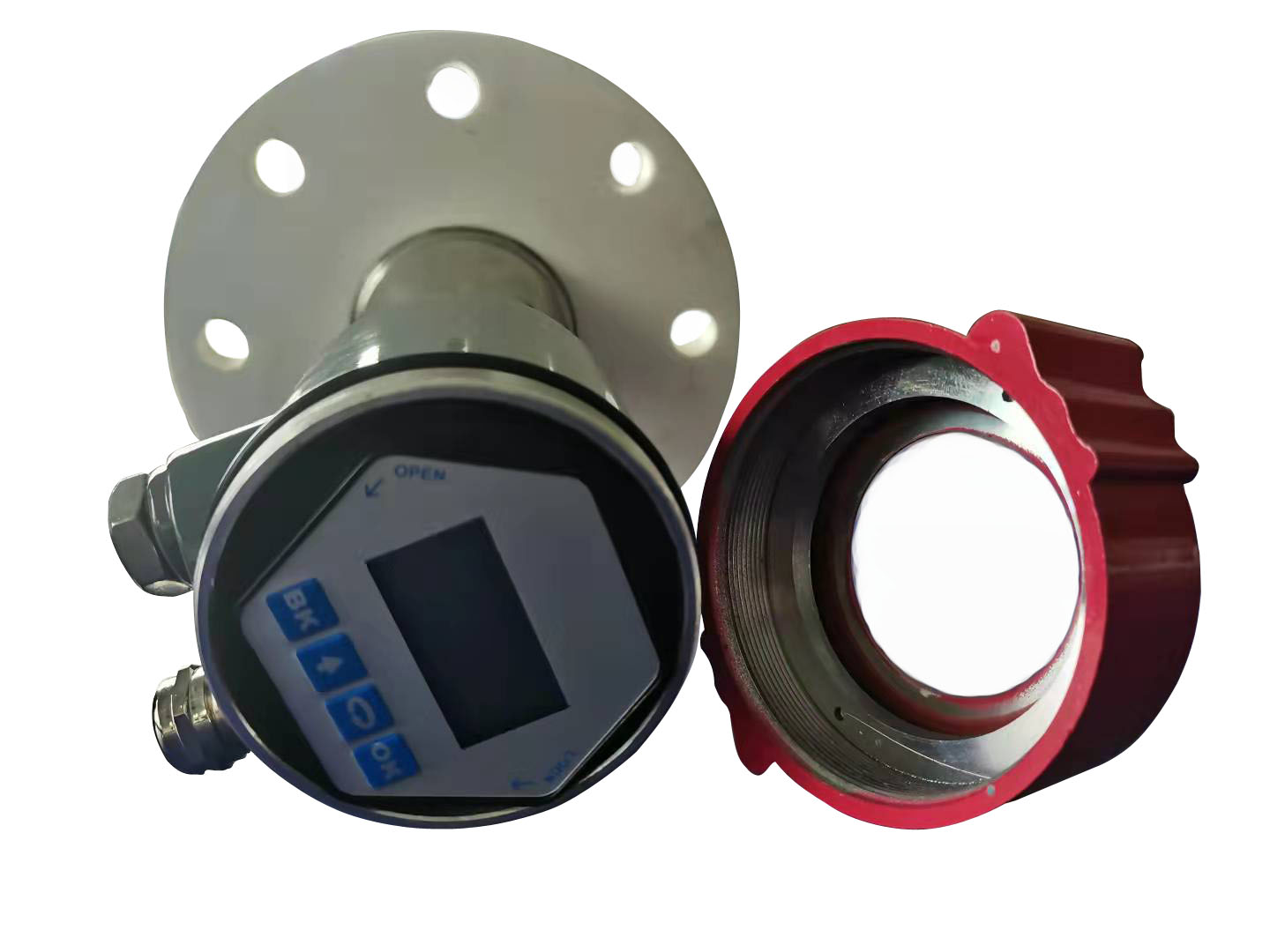

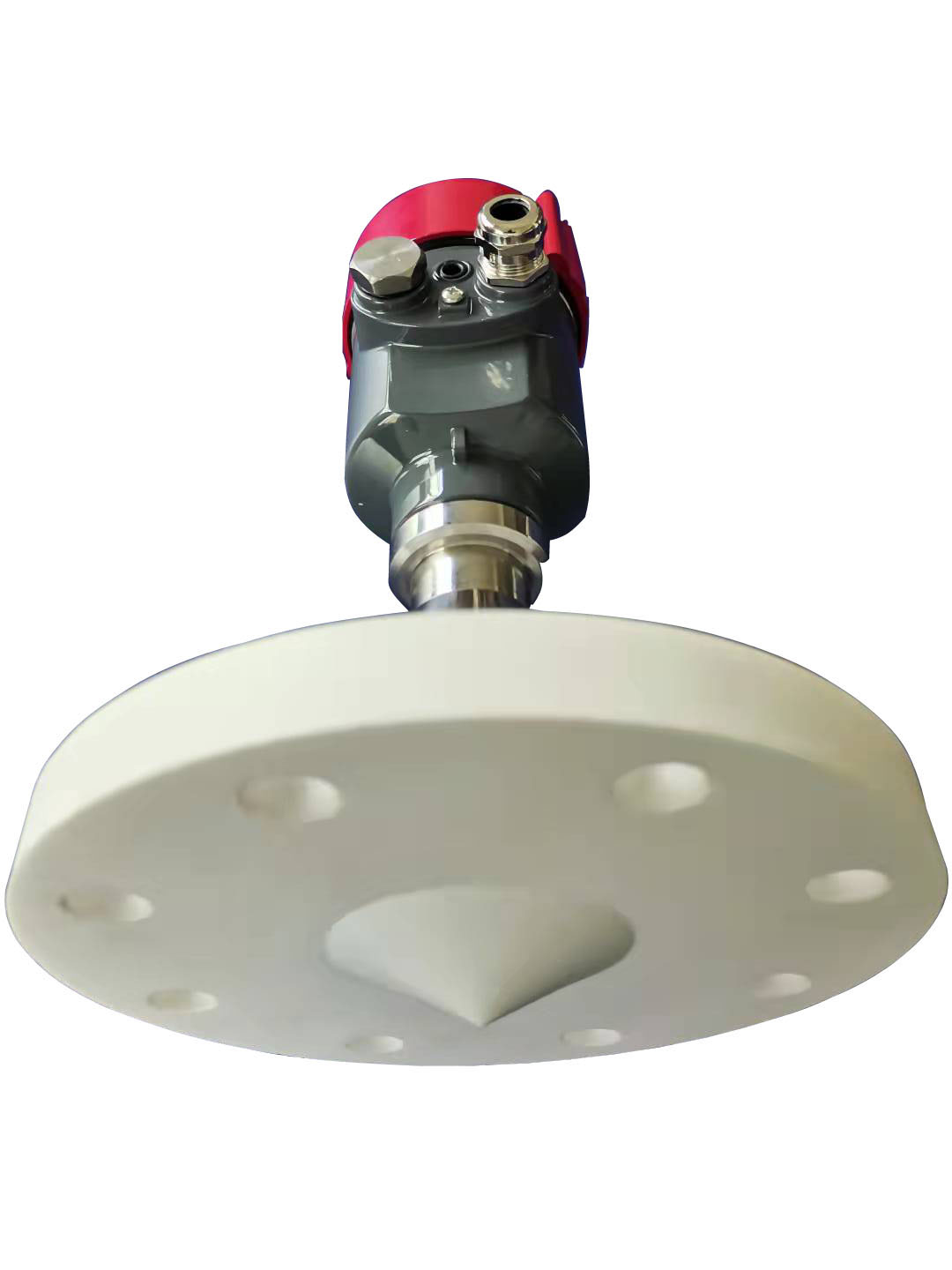

26GHz高频雷达物位计(卫生型)

该型仪表为非接触式测量,可应用于有卫生级别要求的行业如食品加工、制药等行业的成品、半成品储罐的液位测量,该型仪表只可法兰连接,法兰最小尺寸DN80,与介质接触部分均可满足卫生级别要求,坚固耐用,安装便捷,测量精准。

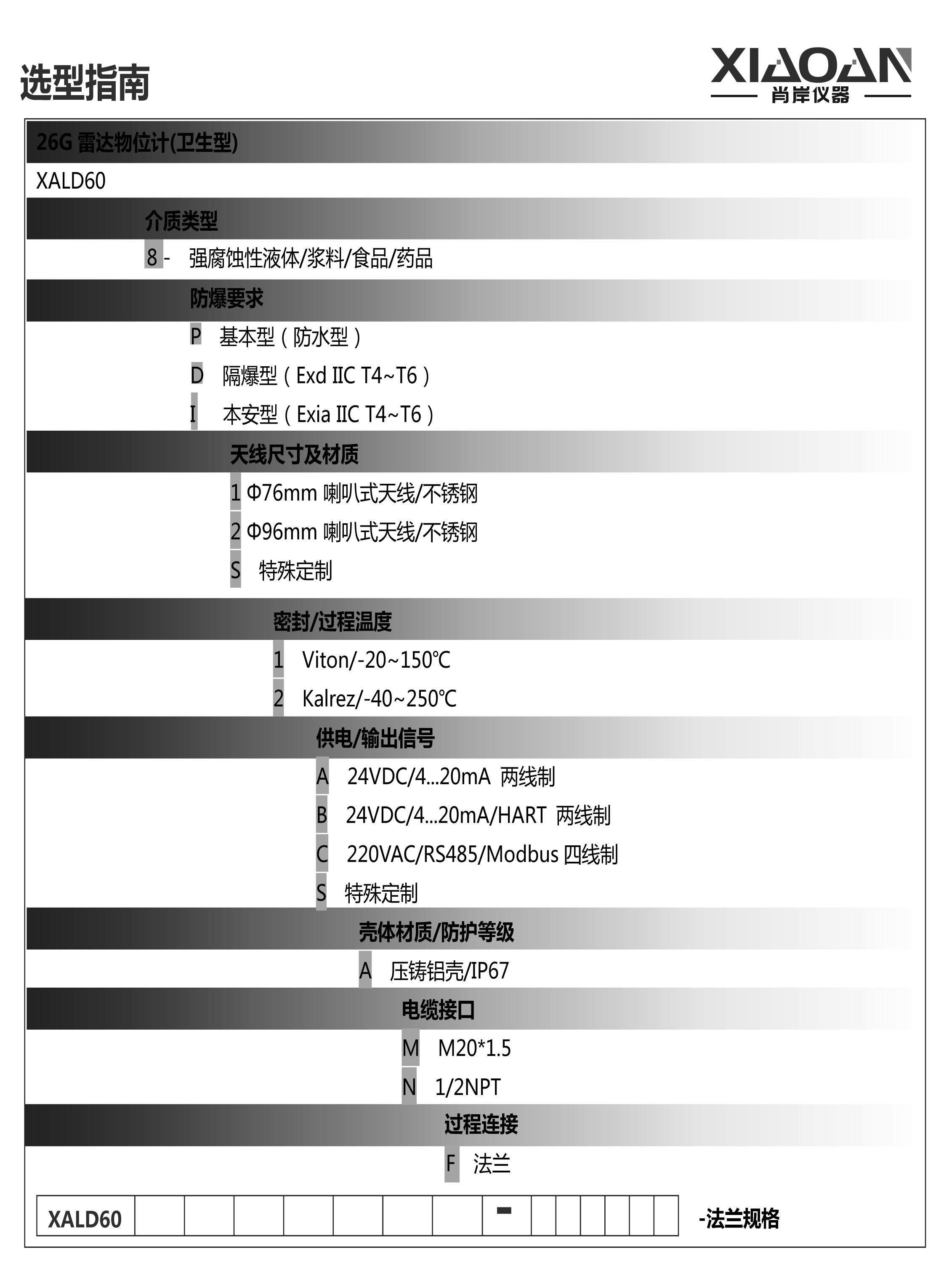

订购热线:021-80370763
立即咨询

概述

雷达物位计是一款采用脉冲原理非接触式雷达物位计,可广泛应用于测量液体、浆料及粘稠物等的距离、物位、体积、重量及明渠流量,也可用于测量粉末、颗粒、块状等固体介质。即使在多粉尘、有搅拌的应用场合中,也可以稳定测量

原理

雷达物位计通过天线发射极窄且能量很低的微波脉冲信号,这个脉冲信号以光速在空间传输,遇到被测介质发生反射,反射信号被仪表接收,发射脉冲信号与接收脉冲信号的时间间隔与基准面到被测介质表面的距离成正比,通过测量发射与接收的时间间隔,来实现天线至介质表面距离的测量。



①时间1:产生初始脉冲                                                               1633657516.png

②时间2:沿喇叭天线向下行进,速度C(光速)

③时间3:脉冲遇到介质表面发生反射④时间4:反射脉冲被接收,并被处理器记录

⑤脉冲信号从被发射到被接收之间的时间差T,与基准面到介质表面的距离D成正比:D=C×T/2

测量的基准面是 螺纹底面或法兰的密封面

A:量程  B:低位  C:满位  D:盲区

运行时,保证最高料位不能进入测量盲区D





1 测量原理示意图
