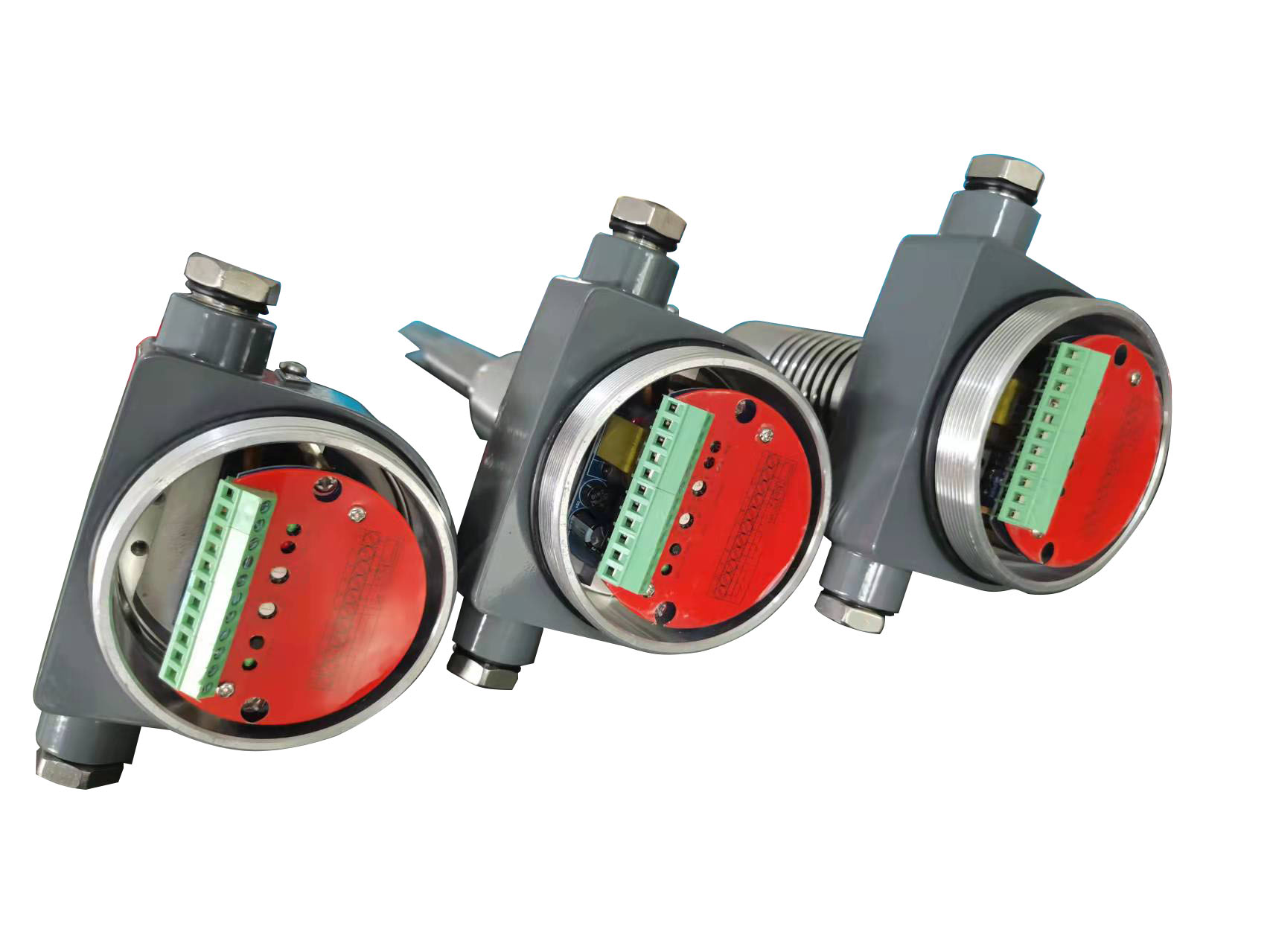

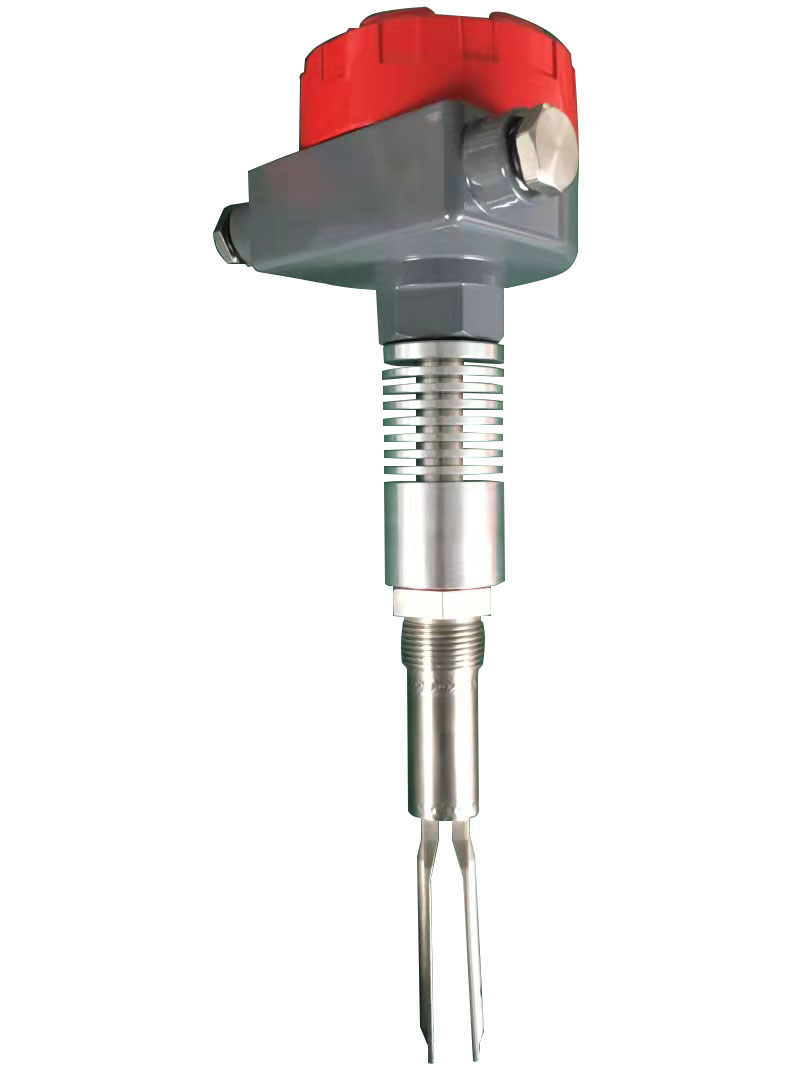

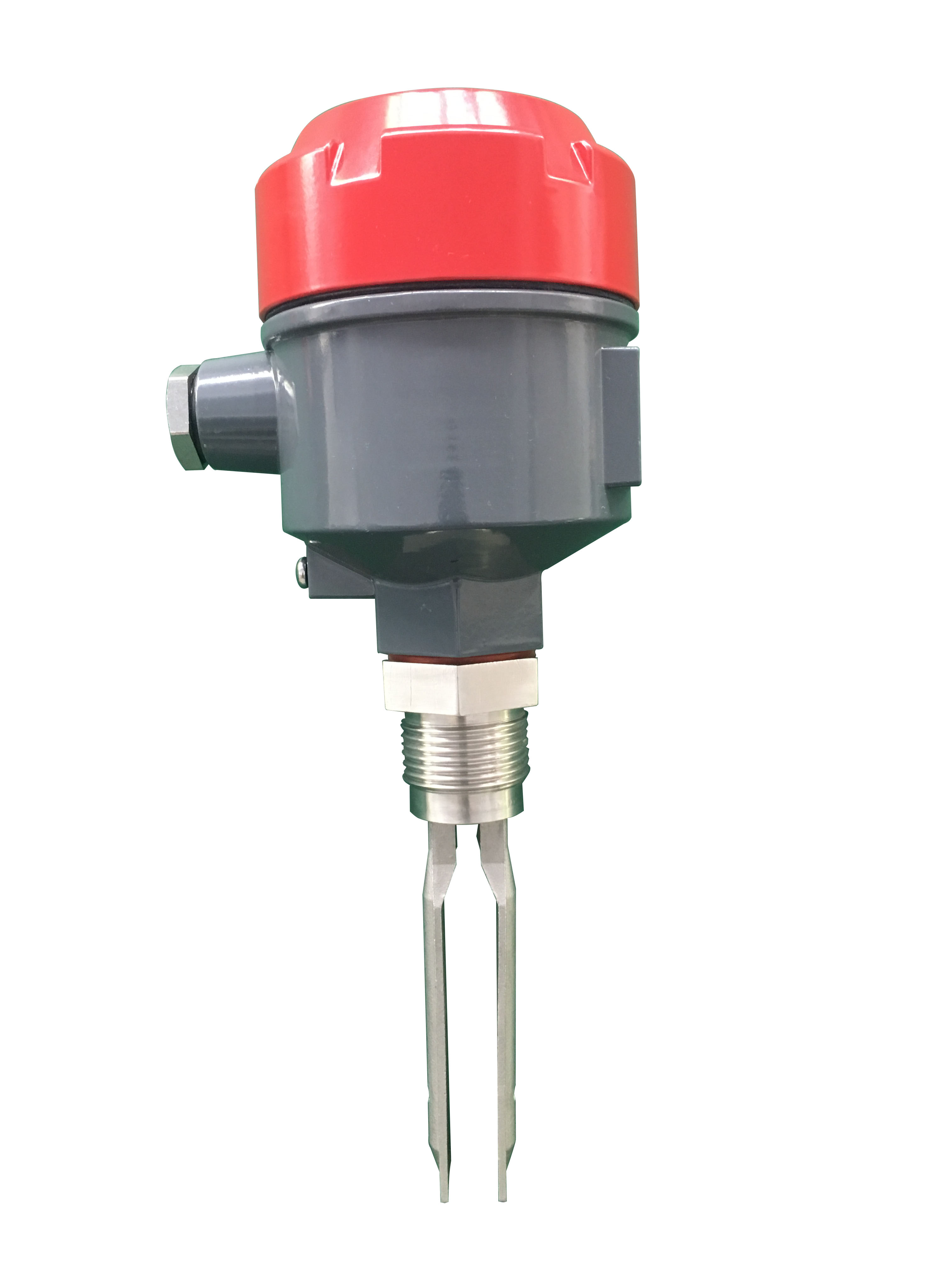

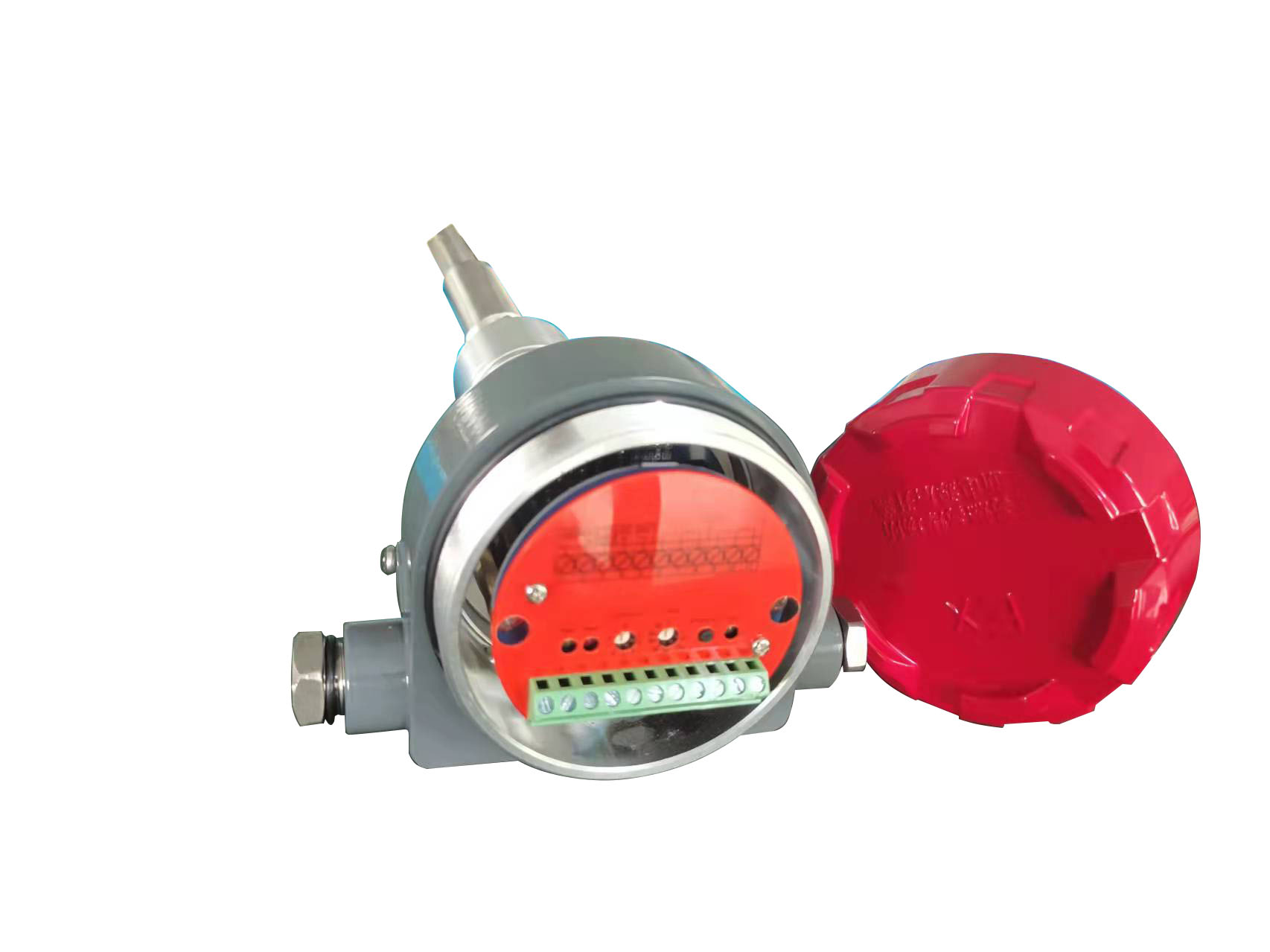

概述

XAYC700系列音叉式物位开关，由于振幅可调，便于测量不同状态和密度的物料，适用于各种料仓固体物料料位以及各种容器内液位的定点报警或控制。

固体物料：粉煤灰、水泥、石粉、塑料颗粒、盐、糖等。

液体介质：水、酸、碱、泥浆、纸浆、染料、油类、牛奶、酒类、饮料等。

工作原理

XAYC700系列音叉物位开关，由发讯叉体和放大器两部分组成，在叉体根部压紧两组压电晶体，一组做为驱动器，驱动叉股产生振动；另一组做为检测器，用以将叉股振动转换成电压信号。当叉股受阻时，振荡器的振幅变小，继电器输出开关信号。

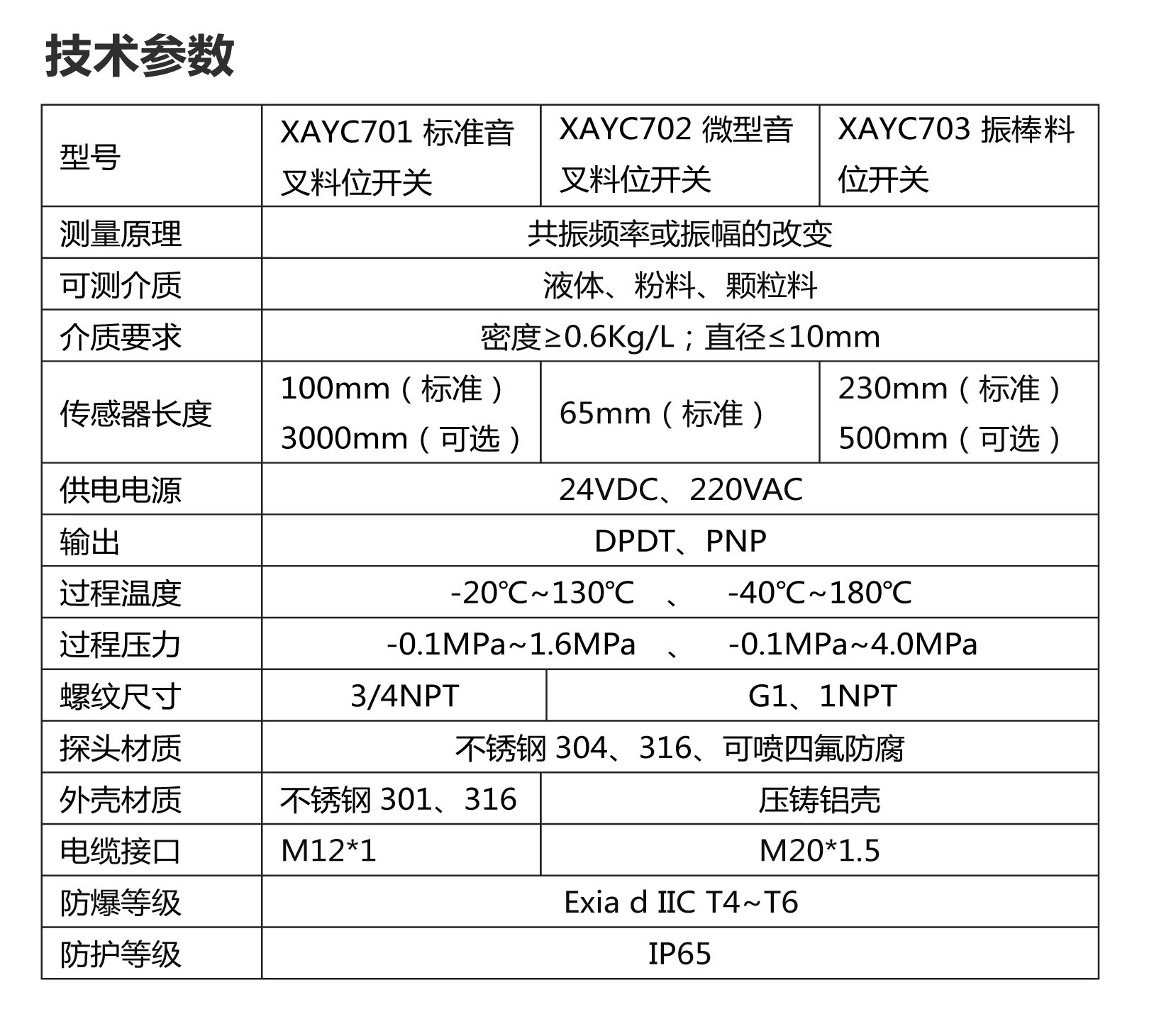

主要参数

     环境温度：-25～60℃

     叉体材料：铜合金或不锈钢(根据用户订货)

     电源电压：AC220V 50／60Hz；DC24V

     功        率：1.5W

     输出信号：二组常开、常闭触点；0/10mA

     出  线  口：M18 × 1.5

     触点容量：AC220V 5A

     物料颗粒最大外形尺寸：≤10mm

     容器中最大耐压：4.0MPa(定货应说明耐压)

     容器中的工作温度：-20～300℃(定货应说明工作温度)

     音叉振荡频率：约200Hz

     音叉尖端振幅：约O.5mm

     音叉阻尼延时：约2S

     音叉自由延时：约7S

     介质为非粘性物料：不含有对叉体起腐蚀作用的物体

     防护等级：IP65

     防        爆：固体DIP、DTl3粉尘防爆(不适用于炸药场所)

     液        体：dⅡBT4

 安装注意事项

测固体物料时，为防止物料冲击叉股，在叉股上方应安装防护罩或设防护板。若用风压送料时，应在叉股外加装一个防护管，并在护管前端的下部开一个180º的沟槽，以便叉股前端露出。侧装时，应使出线口向下。室外安装时，应采取遮挡措施。防止变送器雨淋或暴晒。当料仓或容器壁温度过高时，仪表法兰与容器法兰之间应加隔热板或采用分体式安装方式。

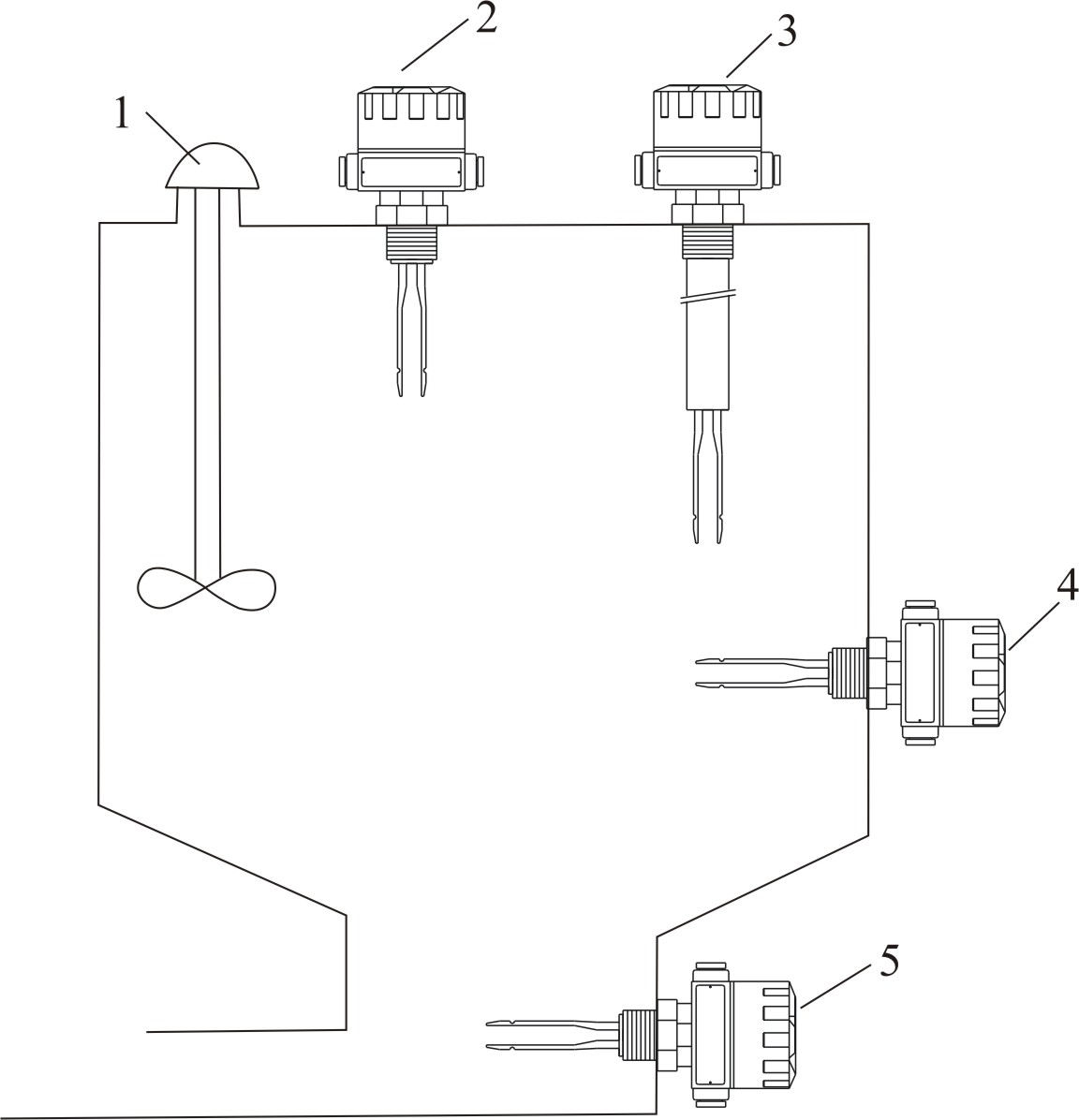

  示意图

  1、搅拌机

   2、上限位

   3、上/下限位

   4、下限位

   5、安装在管道上防止泵的无料运行

▲ 订货须知

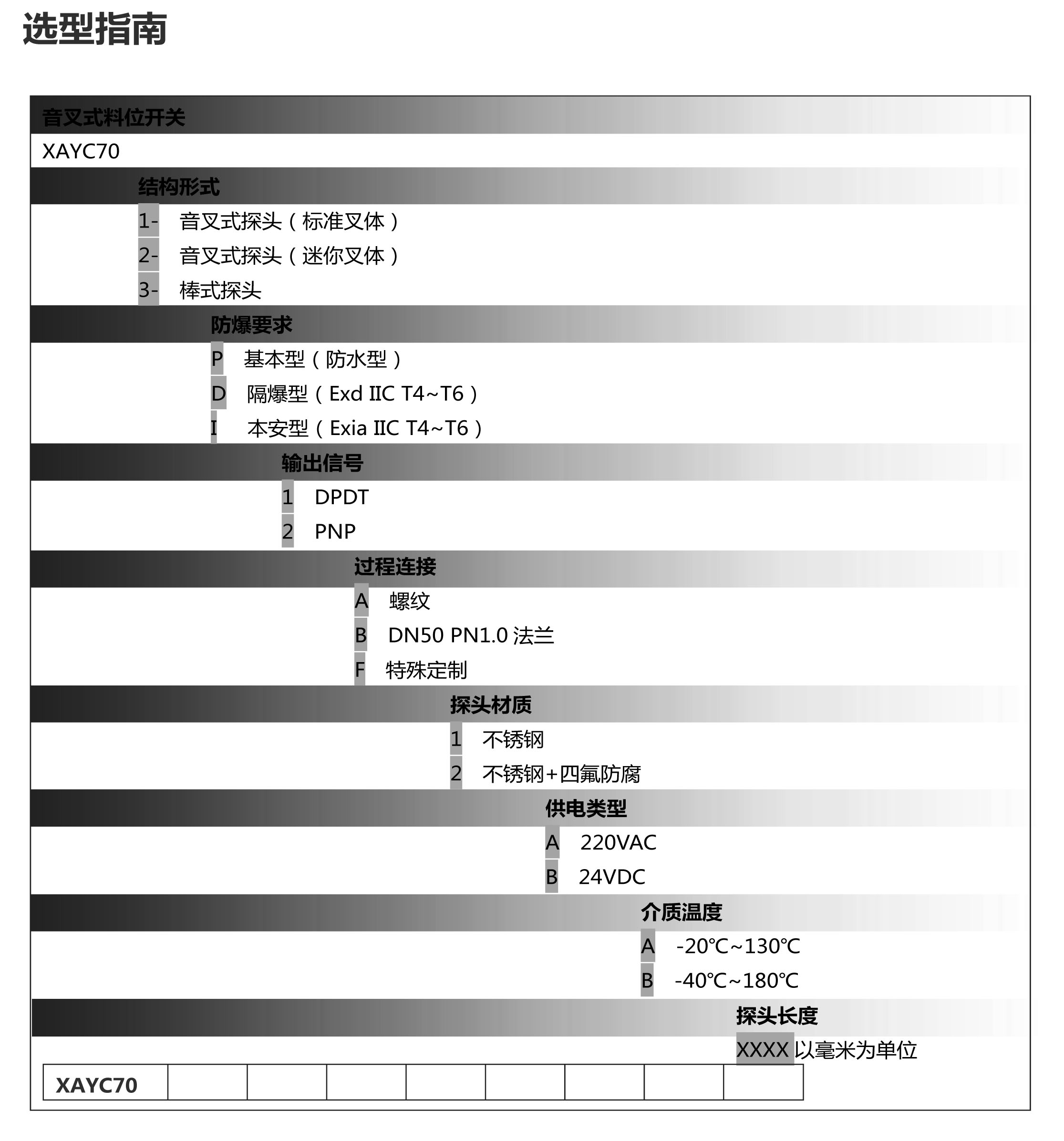

    请按选型标记注明各项参数

    另外注明介质名称、温度及压力

    测料位时，注明物料名称、粒度及容重

    如选用其它法兰标准时，请注明标准号

    请注明是否需用法兰保护罩或防护板
