工作原理

由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：S=C×T/2. 探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例： hb = CT2 即距离 [m] = 时间×声速/2声速的温度补偿公式：环境声速= 331.5 + 0.6×温度

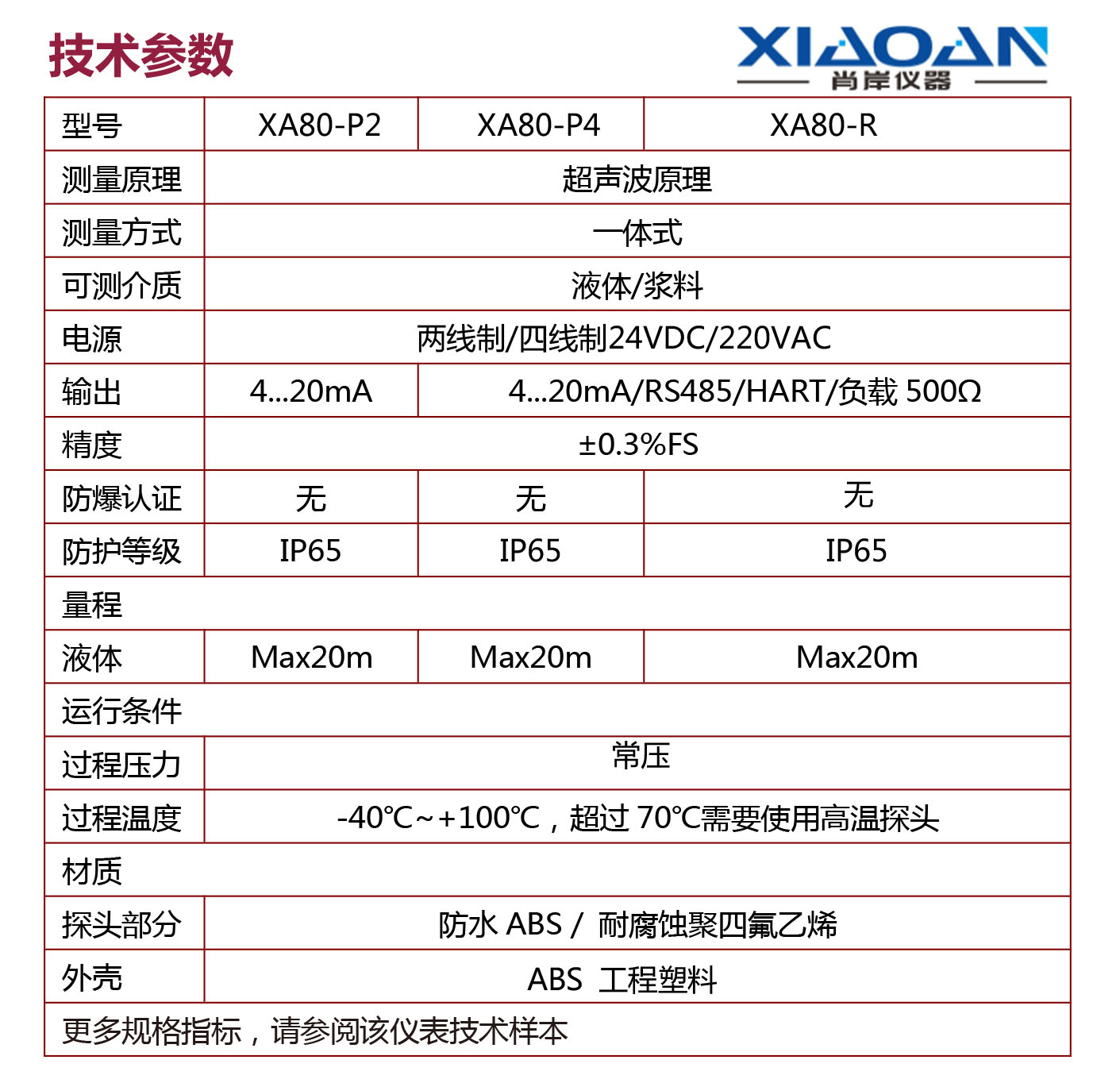

基本参数

量程：0.3～10 m, 0.3～15 m, 0.5～20m

盲区：<0.5m

发射角：4°~6°

最小显示分辨率：1mm

精度：±0.3％×最大量程

工作频率 ：20 KHz～43.0KHz

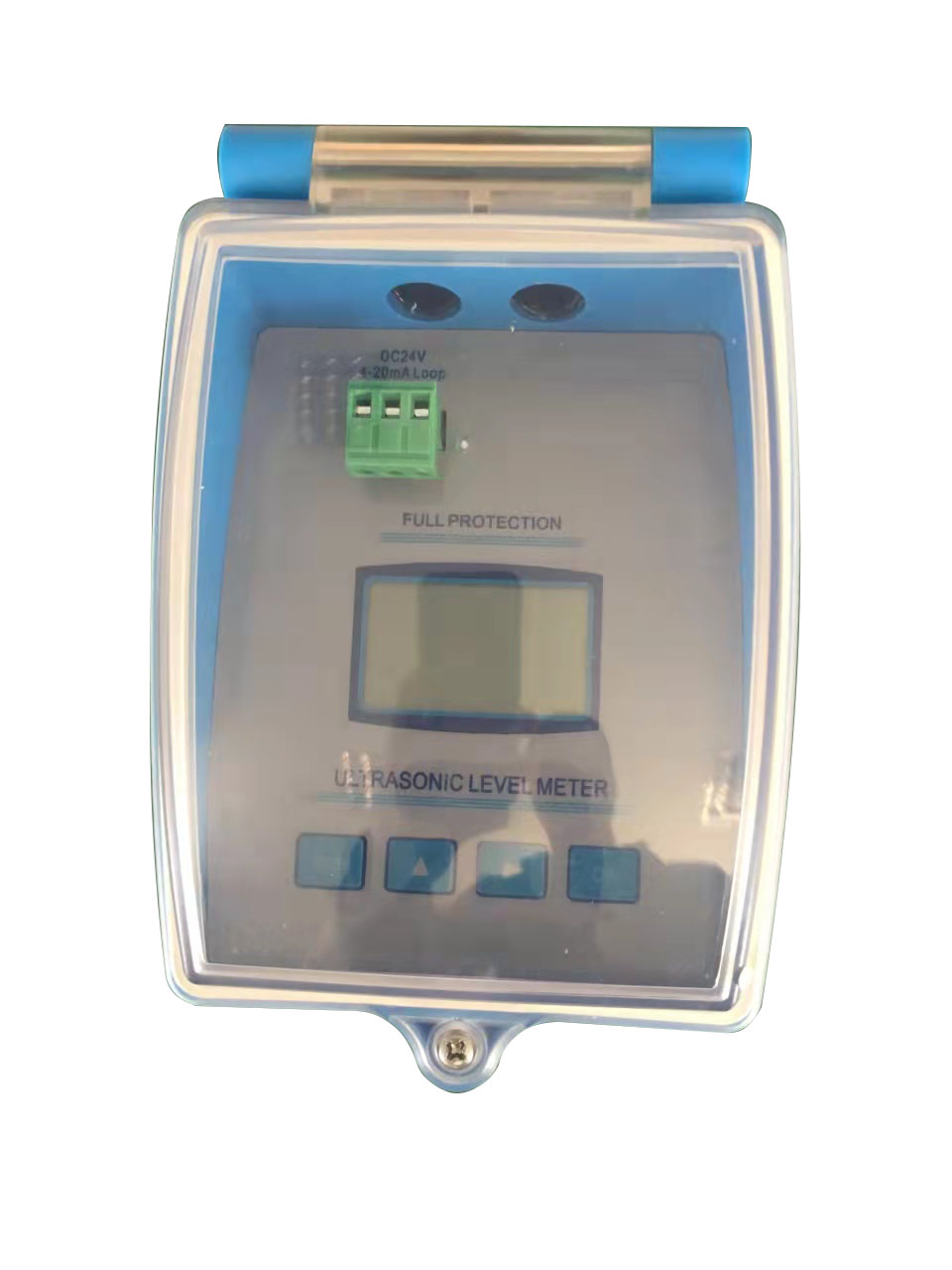

显示：自带LCD显示液位或空间距离

现场设置：通过变送器按键完成 标定：出厂标定,可现场校准

输出（可选）

模拟输出信号：0～20mA；4～20mA负载>300Ω；0～5V；1～5

数字输出：RS485（支持Modbus）      两组NPN开关输出

供电

工作电压： DC12—30V 或AC220V          功耗<1.5W

物理特性

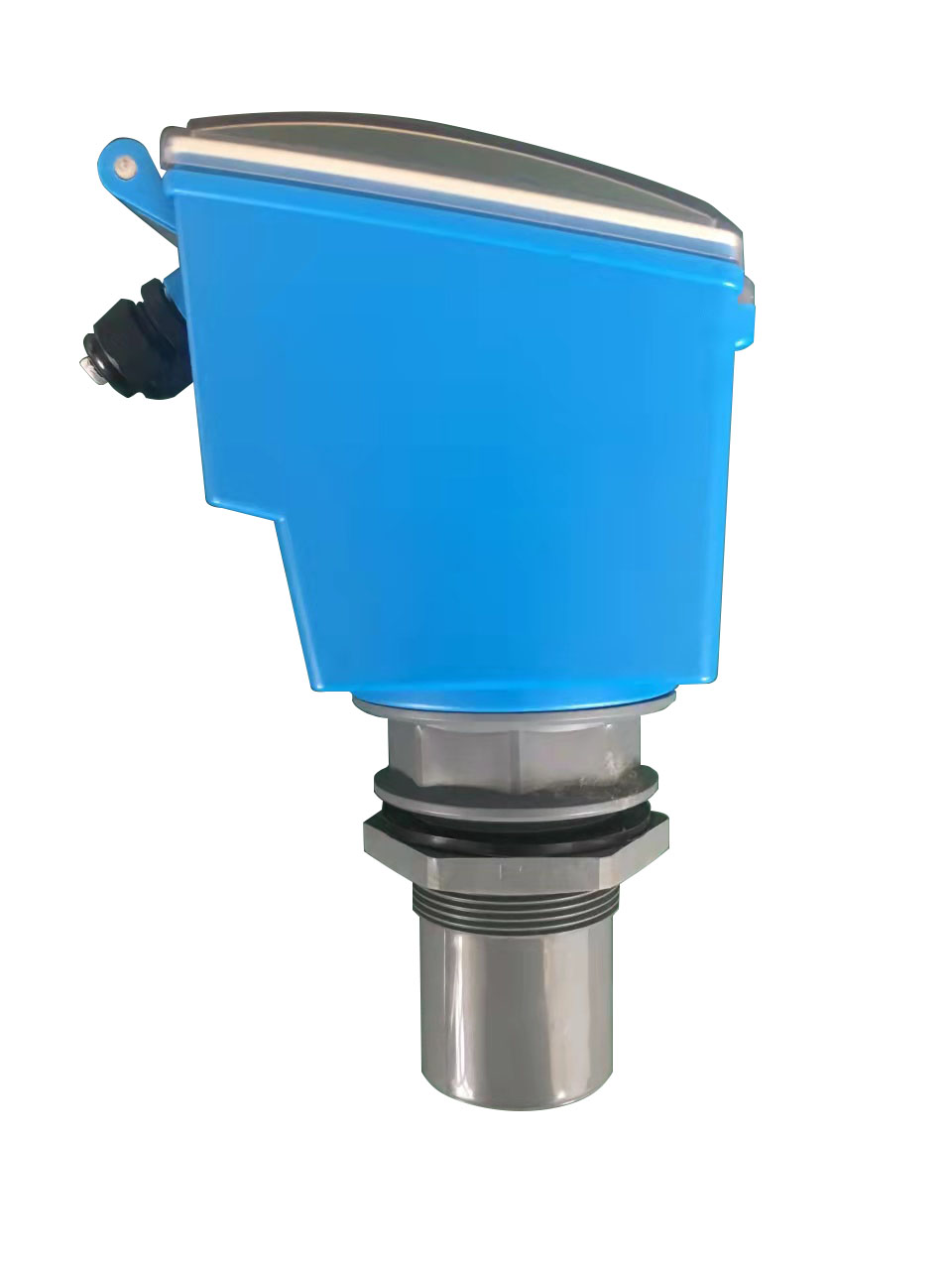

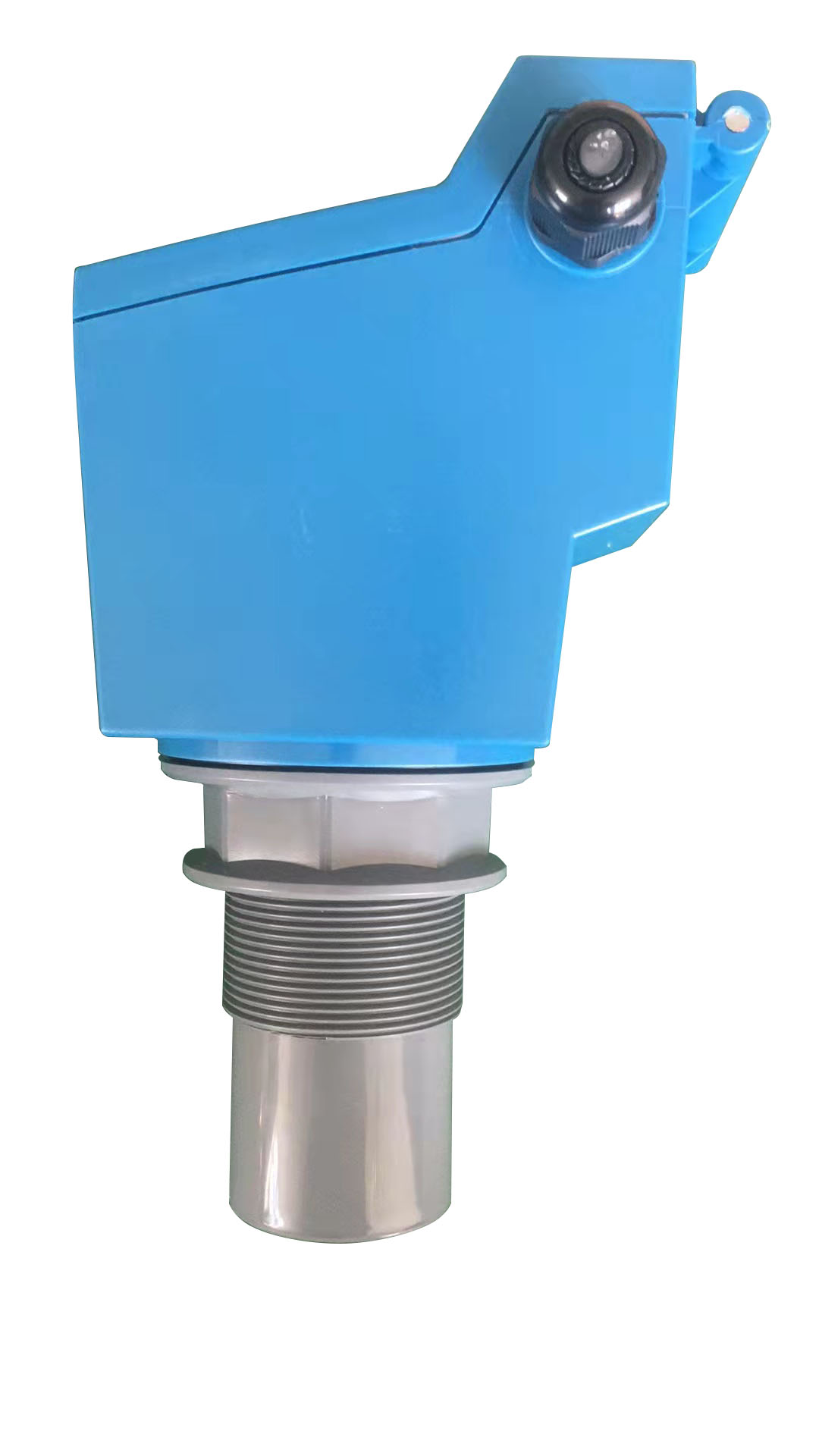

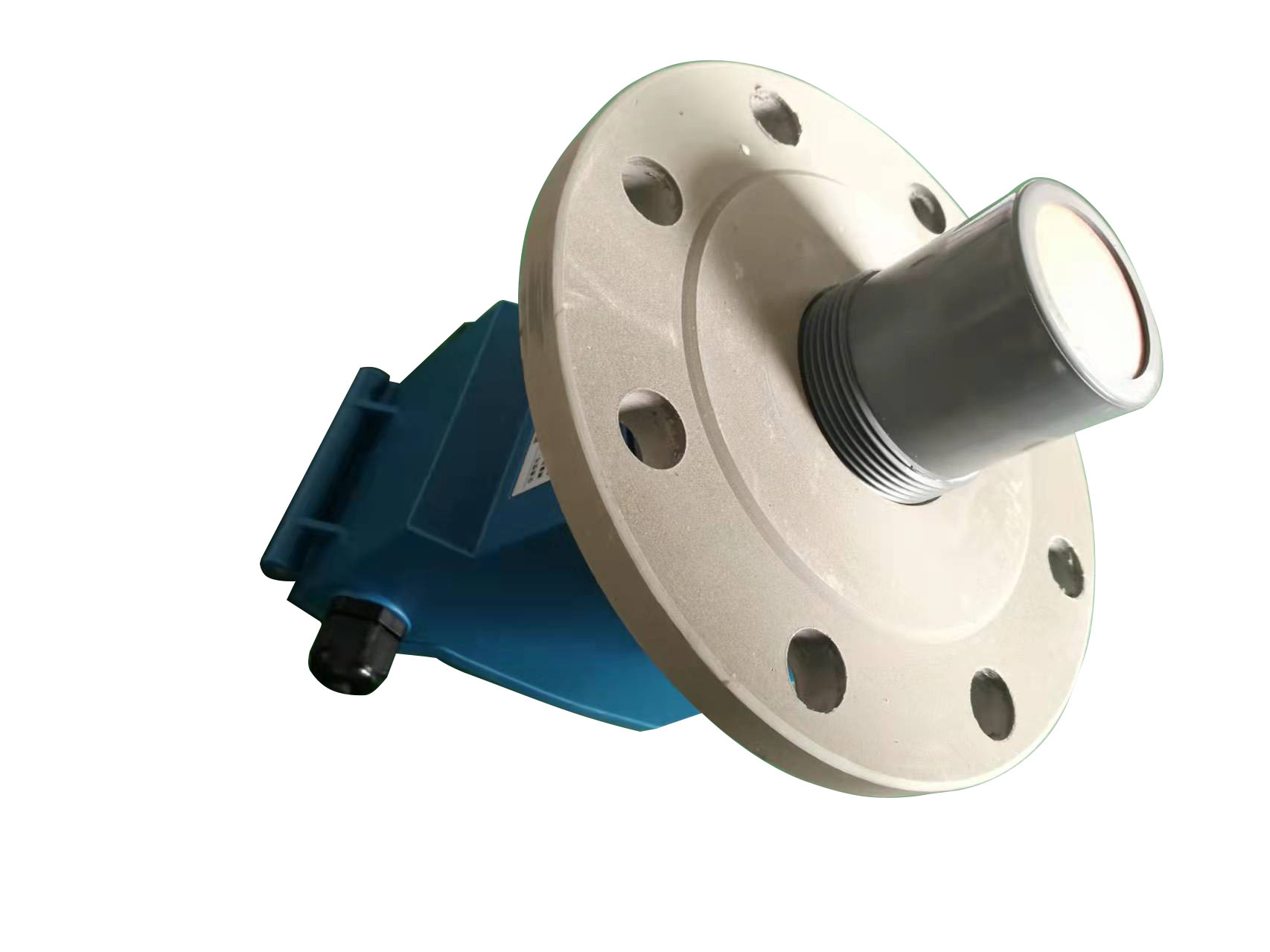

外形尺寸：Φ79mm×210mm× G1 1/2 管螺纹   150mm×150mm×215mm G2 管螺纹

外壳材质：ABS工程塑料

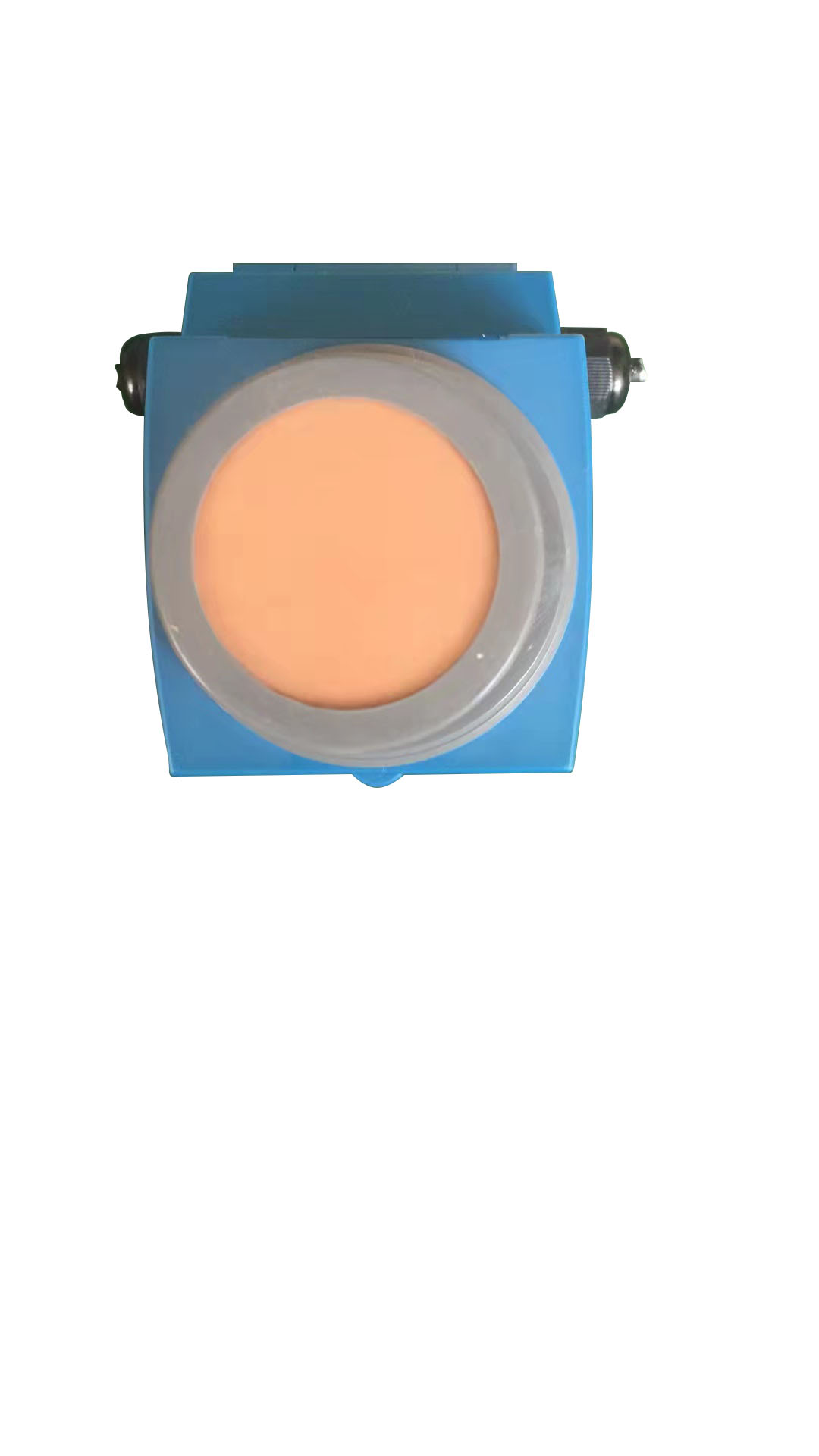

传感器：ABS工程塑料/ETFE防腐

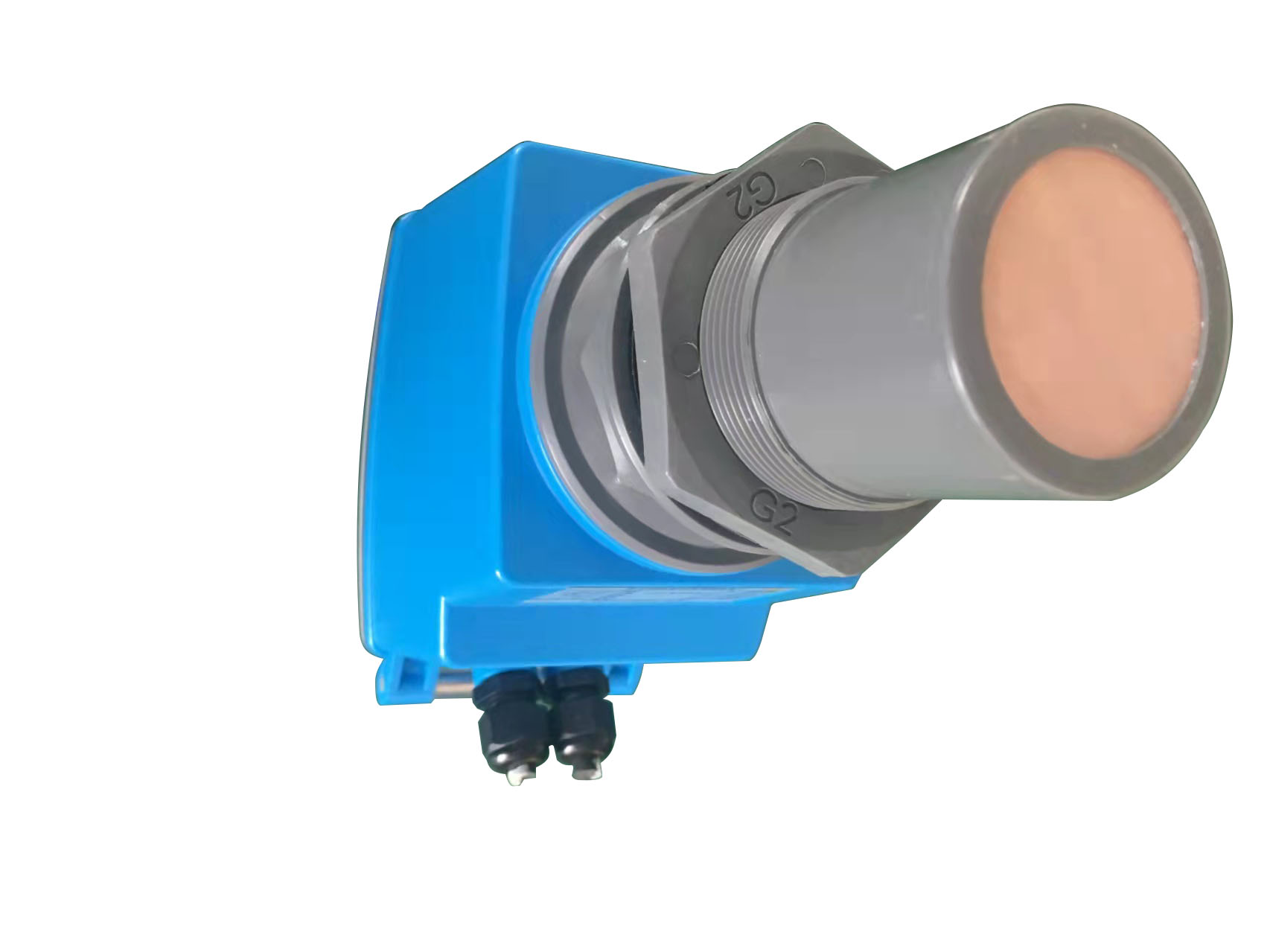

安装方式： G1 1/2 管螺纹或G2 管螺纹

键    盘：带调试按键

进线电缆： 有接线端子用户自定

环境性能

防护等级：IP65 温度：－10℃～60℃    相对湿度：0～95%

压力：常压

 安装超声波液位计时必须考虑超声波液位计的盲区问题：

当液位进入盲区后，超声波变送器就无法测量液位了，所以在确定超声波液位计的量程时，必须留出50公分的余量，安装时，变送器探头必须高出最高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。

在实际使用中，因为安装时考虑不周，液位计被水淹没，致使液位计完全损坏。

机械安装时应注意：

1: 安装应垂直于测是物表面，避免用于测量泡沫性质物体，避免安装于距测量物体表面距离小于盲区距离（盲区：每台产品会有一个标准，随产品得知），应考虑束避开阴挡物质不与罐口和容器壁相遇，检测大块固体物应调整探头方位，减少测量误差。
2: 变送器上部的两个进线孔孔径8mm，请使用线径为6mm～8mm的电缆；
3: 露天放置变送器时，进线孔的压紧螺母、上盖务必拧紧，否则防水效果大大降低；
4: 由于仪表采用LCD液晶。虽然本公司使用的液晶是宽温、防紫外线的，但是阳光长时间暴晒，还是会影响液晶的寿命。所以，变送器露天放置时，请尽量加装雨棚 或 在透明窗口上放置深色面膜。
